RC吸收电路对固态继电器的保护

RC吸收电路对固态继电器的保护

作者:admin    来源:未知    发布时间:2018-04-03 09:58    浏览量:
RC吸收电路对固态继电器的保护

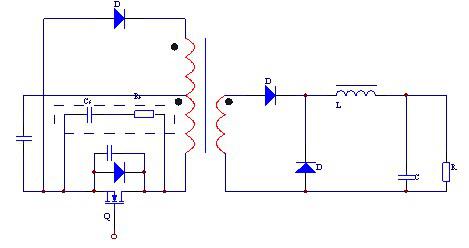

 RC吸收电路也叫RC缓冲电路,它是电阻Rs与电容Cs串联,并与开关并联连接的电路结构。用于改进电力电子器件开通和关断时刻所承受的电压、电流的冲击,台矽公司全系列产品均采用了RC保护电路,从而提高了产品的可靠性。
RC吸收电路的原理
  若开关断开,蓄积在寄生电感中能量对开关的寄生电容充电的同时,通过吸收电阻对吸收电容充电。由于吸收电阻作用,阻抗变大,那么,吸收电容也等效地增加了开关的并联电容容量,为此,抑制开关断开的电压浪涌。开关接通时,吸收电容通过开关放电,其放电电流被吸收电阻所限制。
RC吸收电路的作用
  为了限制电路电压上升率过大,确保晶闸管安全运行,常在晶闸管两端并联RC阻容吸收网络,利用电容两端电压不能突变的特性来限制电压上升率。因为电路总是存在电感的(变压器漏感或负载电感),所以与电容C串联电阻R可起阻尼作用,它可以防止R、L、C电路在过渡过程中,因振荡在电容器两端出现的过电压损坏晶闸管。同时,避免电容器通过晶闸管放电电流过大,造成过电流而损坏晶闸管。
  由于晶闸管过流过压能力很差,如果不采取可靠的保护措施是不能正常工作的。RC阻容吸收网络就是常用的保护方法之一。
RC吸收电路的原件选择
  电容的选择
  C=(2.5-5)×10的负8次方×If
  If=0.367Id
  Id-直流电流值
  如果整流侧采用500A的晶闸管(可控硅)
  可以计算C=(2.5-5)×10的负8次方×500=1.25-2.5mF
  选用2.5mF,1kv 的电容器
  电阻的选择:
  R=((2-4) ×535)If=2.14-8.56
  选择10欧
  PR=(1.5×(pfv×2πfc)的平方×10的负12次方×R)2
  Pfv=2u(1.5-2.0)
  u=三相电压的有效值
  阻容吸收回路在实际应用中,RC的时间常数一般情况下取1~10毫秒。
  小功率负载通常取2毫秒左右,R=220欧姆1W,C=0.01微法400~630V。
  大功率负载通常取10毫秒,R=10欧姆10W,C=1微法630~1000V。
  R的选取:小功率选金属膜或RX21线绕或水泥电阻;大功率选RX21线绕或水泥电阻。
  C的选取:CBB系列相应耐压的无极性电容器。
  看保护对象来区分:接触器线圈的阻尼吸收和小于10A电流的可控硅的阻尼吸收列入小功率范畴;接触器触点和大于10A以上的可控硅的阻尼吸收列入大功率范畴。
